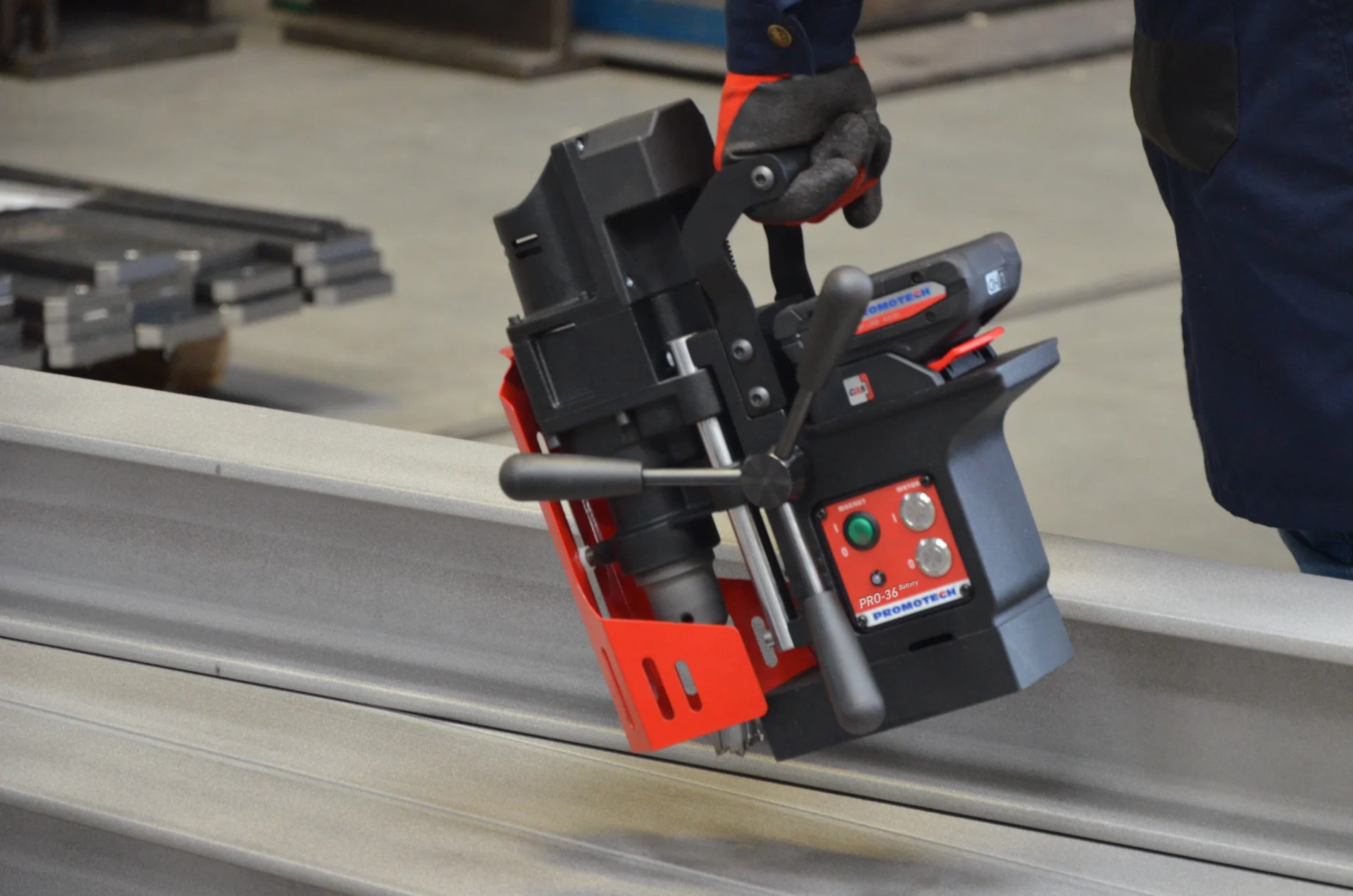

سنسور دریل مگنت؛ چگونه حرکت ناگهانی دستگاه را تشخیص می‌دهد؟
سنسور دریل مگنت؛ چگونه حرکت ناگهانی دستگاه را تشخیص می‌دهد؟
مقدمه
هنگام سوراخکاری با دریل مگنت، نیروی پایه مغناطیسی باید دستگاه را در موقعیت خود نگه دارد. اما اگر سطح کثیف باشد، ورق ضخامت کافی نداشته باشد، فشار پیشروی بیش از حد شود یا مته به‌صورت ناگهانی گیر کند، امکان جابه‌جایی دستگاه وجود دارد. در برخی مدل‌های جدید، سنسور دریل مگنت برای شناسایی چنین شرایطی وارد عمل می‌شود و می‌تواند پیش از آنکه حرکت دستگاه شدیدتر شود، فرمان توقف موتور را صادر کند.
نکته مهم این است که همه سیستم‌هایی که با عنوان «ایمنی مگنت» معرفی می‌شوند یک کار انجام نمی‌دهند. یک دستگاه ممکن است سنسور حرکتی داشته باشد، دستگاه دیگری قدرت چسبندگی پایه را پایش کند و مدلی دیگر فقط اجازه ندهد موتور پیش از فعال شدن مگنت روشن شود. شناخت این تفاوت هنگام مقایسه مشخصات فنی اهمیت زیادی دارد.
سنسور دریل مگنت دقیقاً چه چیزی را اندازه می‌گیرد؟
پاسخ به این سؤال به نوع سیستم بستگی دارد. برخلاف تصور رایج، الزاماً یک سنسور داخل پایه وجود ندارد که دائماً «قدرت مگنت» را بر حسب نیوتن اندازه‌گیری کند.
در یکی از رایج‌ترین سیستم‌های پیشرفته، یک سنسور حرکتی یا ژیروسکوپی تغییر ناگهانی موقعیت، شتاب یا جابه‌جایی دستگاه را تشخیص می‌دهد. اگر حرکت ثبت‌شده از محدوده عادی خارج شود، مدار کنترل موتور را خاموش می‌کند. چنین حرکتی می‌تواند به علت کاهش نیروی مگنت، لرزش شدید، گیرکردن ابزار یا حتی حرکت ناگهانی خود قطعه کار ایجاد شده باشد.
بنابراین این سیستم لزوماً نمی‌گوید «قدرت مگنت به ۷۰ درصد رسیده است». چیزی که متوجه می‌شود، رفتار غیرعادی خود دستگاه است.
سنسور حرکتی با سنسور چسبندگی یکی نیست
در کنار سیستم حرکتی، فناوری دیگری هم وجود دارد که وضعیت چسبندگی پایه را ارزیابی می‌کند. چنین سیستمی می‌تواند شرایطی مثل ضخامت کم قطعه یا وجود فاصله بین پایه و فولاد را تشخیص دهد و از طریق LED یا مدار کنترل هشدار بدهد.
در برخی دستگاه‌های صنعتی، سیستم پایش چسبندگی به‌طور مشخص برای تشخیص اتصال ناکافی پایه استفاده می‌شود و در مدل‌های دیگری، سنسور Tilt یا حرکت وظیفه خاموش کردن موتور هنگام جدا شدن یا کج شدن ناگهانی دستگاه را بر عهده دارد.
این دو قابلیت مکمل هم هستند، اما یکی محسوب نمی‌شوند.
چهار سیستم ایمنی که نباید با هم اشتباه بگیریم
برای خواندن درست جدول مشخصات یک دریل مگنت، بهتر است چهار فناوری رایج را از هم تفکیک کنیم.
| سیستم | چه چیزی را بررسی می‌کند؟ | واکنش معمول |
| سنسور حرکت یا Tilt | جابه‌جایی، کج‌شدن یا شتاب غیرعادی دستگاه | توقف موتور |
| کنترل چسبندگی پایه | کافی بودن اتصال مغناطیسی به قطعه | هشدار، محدودیت یا توقف بسته به طراحی |
| اینترلاک مگنت | فعال بودن یا نبودن پایه | جلوگیری از روشن شدن موتور |
| نشانگر LED مگنت | وضعیت تعریف‌شده توسط سیستم کنترل | اطلاع‌رسانی به کاربر |
این تفاوت بسیار مهم است، چون وجود چراغ سبز یا قرمز روی دستگاه الزاماً به معنی وجود سنسور حرکتی نیست. همچنین دستگاهی که موتور آن بدون فعال شدن مگنت روشن نمی‌شود، الزاماً قدرت واقعی چسبندگی را اندازه نمی‌گیرد.
سنسور حرکتی چگونه جدا شدن دستگاه را تشخیص می‌دهد؟
فرض کنید دستگاه روی یک تیرآهن نصب شده و عملیات سوراخکاری شروع شده است. پایه در حالت طبیعی ثابت است و حرکات جزئی ناشی از موتور و برش در محدوده مشخصی قرار دارند.
اگر مته گیر کند یا چسبندگی پایه ناگهان کاهش پیدا کند، بدنه ممکن است شروع به چرخش، کج‌شدن یا جابه‌جایی کند. سنسور حرکتی این تغییر غیرعادی را تشخیص می‌دهد و اطلاعات را به مدار الکترونیکی می‌فرستد. سپس موتور متوقف می‌شود.
در یک سیستم واقعی صنعتی، سنسور ژیروسکوپی برای تشخیص شتاب و جابه‌جایی در هر جهت استفاده می‌شود و در صورت ثبت حرکت ناخواسته، موتور به‌صورت خودکار خاموش می‌شود. شرایطی مانند از دست رفتن ناگهانی نیروی مگنت، لرزش شدید ناشی از روش برش نامناسب و جابه‌جایی قطعه کار از مواردی هستند که می‌توانند این واکنش را فعال کنند.
چرا موتور خاموش می‌شود ولی مگنت باقی می‌ماند؟
در بسیاری از طراحی‌ها هدف اول این است که منبع تولید گشتاور متوقف شود. موتور در حال چرخش می‌تواند پس از شروع لغزش، نیروی بیشتری به دستگاه وارد کند و حرکت آن را تشدید کند.
خاموش کردن موتور باعث حذف سریع این گشتاور می‌شود، در حالی که پایه مغناطیسی تا حد امکان دستگاه را روی قطعه نگه می‌دارد. طراحی دقیق مدار بین مدل‌ها متفاوت است و نباید رفتار یک دستگاه را به تمام دریل‌های مگنت تعمیم داد.
کنترل چسبندگی پایه چگونه کار می‌کند؟
نوع دیگری از سیستم ایمنی به‌جای انتظار برای حرکت دستگاه، وضعیت اتصال پایه به فولاد را بررسی می‌کند. این قابلیت مخصوصاً روی ورق‌های نازک اهمیت دارد، چون پایه ممکن است روشن باشد اما نتواند نیروی نگهدارندگی نامی خود را ایجاد کند.
وجود فاصله هوایی نیز مهم است. رنگ ضخیم، براده، زنگ‌زدگی برجسته یا ناهمواری کف قطعه می‌تواند تماس کامل را مختل کند.
در بعضی مدل‌ها، سیستم کنترل چسبندگی با تشخیص اتصال ناکافی، وضعیت را از طریق LED اعلام می‌کند. برای مثال، چشمک‌زدن چراغ می‌تواند نشان دهد پایه به دلیل ضخامت کم ورق یا وجود فاصله، چسبندگی کافی ندارد.
این قابلیت از نظر ایمنی یک مرحله جلوتر از تشخیص حرکت است، چون تلاش می‌کند وضعیت نامناسب را پیش از جدا شدن دستگاه مشخص کند.
کنترل چسبندگی پایه چگونه کار می‌کند؟
روشن بودن مگنت با چسبندگی کافی فرق دارد
این یکی از مهم‌ترین نکات کاربردی مقاله است. روشن شدن کلید مگنت فقط نشان می‌دهد مدار پایه فعال شده است. از این اتفاق نمی‌توان نتیجه گرفت که پایه حتماً با حداکثر نیروی خود به قطعه متصل شده است.
فرض کنید کف مگنت روی لایه‌ای از براده قرار گرفته یا دستگاه روی ورق بسیار نازک نصب شده است. سیم‌پیچ پایه همچنان می‌تواند فعال باشد، اما مسیر شار مغناطیسی شرایط ایده‌آلی ندارد.
به همین دلیل سه جمله زیر معنای متفاوت دارند:
مگنت روشن است.
مگنت به قطعه متصل است.
چسبندگی مگنت برای عملیات فعلی کافی است.
سیستم‌های ایمنی پیشرفته تلاش می‌کنند بین این وضعیت‌ها تمایز بیشتری ایجاد کنند.
اینترلاک مگنت چه کاری انجام می‌دهد؟
یکی از ساده‌تر اما مؤثرترین سیستم‌های حفاظتی، اینترلاک است. در این طراحی، موتور تا زمانی که پایه مغناطیسی فعال نشده باشد روشن نمی‌شود.
این قابلیت جلوی یک اشتباه واضح اما خطرناک را می‌گیرد: روشن کردن مته قبل از اتصال پایه به قطعه.
در برخی دریل‌های صنعتی، مدار حفاظتی صراحتاً موتور را فقط زمانی فعال می‌کند که مگنت روشن باشد. در مدل‌های دیگر حتی وضعیت درگیری کامل مکانیزم پایه نیز برای فعال شدن موتور بررسی می‌شود.
اما اینترلاک را نباید سنسور جدا شدن دستگاه دانست. اگر پایه روشن باشد ولی به دلیل شرایط نامناسب سطح، نیروی کافی ایجاد نکند، یک اینترلاک ساده الزاماً این موضوع را تشخیص نمی‌دهد.
نشانگر LED دقیقاً چه چیزی به ما می‌گوید؟
وجود LED روی دریل مگنت مفید است، اما باید دفترچه همان مدل مشخص کند رنگ‌ها چه معنایی دارند.
در بعضی دستگاه‌ها LED وضعیت چسبندگی پایه را نشان می‌دهد. برخی دیگر، مجموعه‌ای از چراغ‌ها مقدار بار موتور و فشار پیشروی را نمایش می‌دهند. در نمونه‌ای واقعی، مراحل مختلف LED از بار کم تا اضافه‌بار شدید تعریف شده‌اند و در مرحله نهایی، موتور متوقف می‌شود.
بنابراین دیدن عبارت «LED Indicator» در مشخصات دستگاه به‌تنهایی اطلاعات کافی نمی‌دهد. باید مشخص شود این چراغ:
چسبندگی مگنت را نشان می‌دهد، بار موتور را نمایش می‌دهد، وضعیت سیستم ایمنی را گزارش می‌کند یا فقط روشن بودن یک مدار را مشخص می‌کند.
یک سناریوی واقعی؛ وقتی مته گیر می‌کند
فرض کنید با یک گردبر ۵۰ میلی‌متری روی پلیت فولادی کار می‌کنید. دستگاه در ابتدا کاملاً ثابت است، اما فشار پیشروی زیاد می‌شود و براده به‌خوبی تخلیه نمی‌شود. گردبر برای لحظه‌ای گیر می‌کند.
موتور همچنان گشتاور تولید می‌کند و این گشتاور واکنشی به بدنه منتقل می‌شود. اگر نیروی وارده از توان نگهدارندگی پایه در شرایط موجود بیشتر شود، دستگاه تمایل به چرخیدن یا جابه‌جایی پیدا می‌کند.
در دستگاه مجهز به سنسور حرکت، همین تغییر ناگهانی می‌تواند باعث صدور فرمان توقف موتور شود.
اما دستگاهی که فقط اینترلاک مگنت دارد، ممکن است هیچ خطایی تشخیص ندهد؛ چون از دید مدار، کلید مگنت همچنان روشن است.
و اگر دستگاه سیستم کنترل چسبندگی داشته باشد، ممکن است حتی قبل از شروع سوراخکاری هشدار داده باشد که اتصال پایه مناسب نیست.
همین مثال نشان می‌دهد عبارت کلی «سیستم ایمنی مگنت» برای مقایسه دو دستگاه کافی نیست.
آیا سنسور دریل مگنت جلوی سقوط دستگاه را می‌گیرد؟
نباید چنین تضمینی از این سیستم انتظار داشت.
سنسور حرکتی می‌تواند موتور را بسیار سریع متوقف کند، اما اگر پایه واقعاً اتصال خود را از دست داده باشد، قطع موتور به معنی نگه داشتن فیزیکی دستگاه در هوا نیست. به همین دلیل هنگام کار عمودی، سقفی یا در موقعیتی که سقوط دستگاه خطر دارد، مهار مکانیکی همچنان ضروری است.
دفترچه‌های فنی دریل مگنت نیز استفاده از تسمه یا زنجیر ایمنی را در شرایط کاری مربوط توصیه می‌کنند و خود دستگاه‌های سایت نیز همراه با تسمه نگهدارنده عرضه می‌شوند.
پس بهتر است سنسور را لایه اضافه ایمنی بدانیم، نه جایگزین اصول نصب دستگاه.
آیا سنسور دریل مگنت جلوی سقوط دستگاه را می‌گیرد؟
چه چیزهایی باعث فعال شدن سنسور حرکتی می‌شوند؟
حرکت ناگهانی همیشه به معنی خرابی مگنت نیست. سیستم حرکتی می‌تواند به نتیجه یک مشکل دیگر واکنش نشان دهد.
| علت احتمالی | اتفاقی که برای دستگاه می‌افتد |
| چسبندگی ناکافی پایه | دستگاه شروع به لغزش یا کج‌شدن می‌کند |
| گیر کردن گردبر | گشتاور واکنشی ناگهانی ایجاد می‌شود |
| فشار پیشروی بیش از حد | بار و لرزش دستگاه افزایش پیدا می‌کند |
| مته فرسوده یا شکسته | برش نامتعادل ایجاد می‌شود |
| حرکت قطعه کار | کل دستگاه همراه سطح جابه‌جا می‌شود |
| نصب نامناسب دستگاه | حرکت غیرعادی زودتر ایجاد می‌شود |
به همین دلیل اگر سنسور چند بار در طول کار موتور را قطع کند، نباید فوراً نتیجه گرفت خود سنسور خراب شده است. ابتدا باید علت ایجاد حرکت غیرعادی پیدا شود.
تفاوت سنسور دریل مگنت با محافظ اضافه‌بار چیست؟
این دو سیستم گاهی به دلیل یک نتیجه مشترک یعنی «خاموش شدن موتور» با هم اشتباه گرفته می‌شوند.
محافظ اضافه‌بار معمولاً جریان، بار یا شرایط حرارتی موتور را کنترل می‌کند. وقتی موتور بیش از حد تحت فشار قرار بگیرد، سیستم برای جلوگیری از آسیب آن را متوقف می‌کند.
اما سنسور حرکتی روی رفتار فیزیکی دستگاه تمرکز دارد.
به زبان ساده:
Overload Protection: موتور بیش از حد تحت فشار است.
Motion/Tilt Sensor: دستگاه به شکل غیرعادی حرکت کرده است.
ممکن است گیر کردن شدید مته هر دو سیستم را درگیر کند، اما دلیل تصمیم‌گیری آن‌ها یکسان نیست.
هنگام خرید چگونه سیستم ایمنی مگنت را مقایسه کنیم؟
به‌جای اینکه فقط به عبارت‌هایی مثل «دارای سنسور ایمنی» اکتفا کنید، مشخص کنید دستگاه دقیقاً چه کاری انجام می‌دهد.
یک مدل موجود در سایت به قابلیت GYRO-TEC مجهز است که برای تشخیص حرکت ناخواسته دستگاه طراحی شده؛ مدل دیگری از MPAC برای کنترل وضعیت چسبندگی پایه استفاده می‌کند؛ برخی مدل‌ها نیز نشانگر LED آهنربا و مدارهای حفاظتی دیگری دارند.
برای مقایسه حرفه‌ای‌تر این پرسش‌ها را مطرح کنید:
| سؤال | چرا مهم است؟ |
| آیا دستگاه سنسور حرکت دارد؟ | مشخص می‌کند حرکت ناگهانی قابل تشخیص است یا خیر |
| آیا چسبندگی مگنت پایش می‌شود؟ | برای ورق نازک یا سطح نامناسب مهم است |
| آیا موتور بدون مگنت روشن می‌شود؟ | وجود اینترلاک را مشخص می‌کند |
| LED چه چیزی را نشان می‌دهد؟ | مانع برداشت اشتباه از چراغ هشدار می‌شود |
| در صورت خطا فقط هشدار می‌دهد یا موتور را قطع می‌کند؟ | نوع واکنش سیستم را مشخص می‌کند |
آیا وجود سنسور ارزش پرداخت هزینه بیشتر را دارد؟
برای کار سبک روی میز فولادی ضخیم، تمیز و افقی، ممکن است کاربر تفاوت سیستم پیشرفته ایمنی را هر روز احساس نکند. اما هرچه محیط کاری پیچیده‌تر شود، ارزش این قابلیت بیشتر می‌شود.
کار روی تیرآهن نصب‌شده، سطوح عمودی، سازه‌های مرتفع، قطعاتی که امکان لرزش دارند یا پروژه‌هایی که دستگاه ساعت‌های زیادی در روز کار می‌کند، همگی شرایطی هستند که یک لایه حفاظتی اضافه می‌تواند مفید باشد.
البته سنسور نباید بهانه‌ای برای انتخاب دستگاه با پایه ضعیف، استفاده از مته فرسوده یا بی‌توجهی به سطح نصب باشد. بهترین سیستم ایمنی هم نمی‌تواند اصول غلط سوراخکاری را به کار ایمن تبدیل کند.
جمع‌بندی
سنسور دریل مگنت یک عنوان کلی برای چند فناوری متفاوت است. سنسور حرکتی یا ژیروسکوپی، جابه‌جایی غیرعادی دستگاه را تشخیص می‌دهد و در مدل‌های مجهز می‌تواند موتور را متوقف کند. سیستم کنترل چسبندگی، کیفیت اتصال پایه را بررسی می‌کند. اینترلاک اجازه نمی‌دهد موتور پیش از فعال شدن مگنت روشن شود و LED نیز بسته به طراحی دستگاه می‌تواند اطلاعات متفاوتی را نمایش دهد.
بنابراین هنگام خرید، فقط به عبارت «دارای سیستم ایمنی» اکتفا نکنید. دقیقاً بررسی کنید دستگاه چه چیزی را تشخیص می‌دهد و در زمان خطر چه واکنشی نشان می‌دهد. اگر شرایط پروژه، جهت سوراخکاری، قطر مته و نوع سطح کار را اعلام کنید، فروشگاه دریل مگنت رحمانی می‌تواند مدل‌هایی را که از نظر سیستم ایمنی، قدرت مگنت و ظرفیت کاری مناسب‌تر هستند با یکدیگر مقایسه کند و برای انتخاب دستگاه مناسب راهنمایی تخصصی ارائه دهد.
سوالات متداول
سنسور دریل مگنت چگونه کار می‌کند؟
بسته به طراحی دستگاه متفاوت است. سنسورهای حرکتی می‌توانند شتاب، کج‌شدن یا جابه‌جایی ناگهانی را تشخیص دهند و موتور را متوقف کنند، در حالی که سیستم‌های دیگر وضعیت چسبندگی پایه را پایش می‌کنند.
آیا سنسور می‌تواند ضعیف شدن مگنت را قبل از حرکت تشخیص دهد؟
سنسور حرکتی الزاماً چنین کاری نمی‌کند و معمولاً به حرکت غیرعادی واکنش نشان می‌دهد. برای تشخیص اتصال ناکافی پیش از حرکت، دستگاه باید سیستم پایش چسبندگی مناسب داشته باشد.
آیا دستگاه دارای LED حتماً سنسور ایمنی دارد؟
خیر. LED ممکن است وضعیت مگنت، بار موتور، اضافه‌بار یا فقط فعال بودن مدار را نمایش دهد. باید مشخصات دقیق همان مدل بررسی شود.
اگر سنسور موتور را خاموش کند یعنی دستگاه خراب است؟
نه لزوماً. گیر کردن مته، لرزش شدید، فشار پیشروی زیاد، کاهش چسبندگی یا حرکت قطعه کار هم می‌توانند باعث فعال شدن سیستم شوند.
آیا با وجود سنسور به تسمه ایمنی نیاز داریم؟
بله. سنسور یک لایه حفاظتی الکترونیکی است و جایگزین مهار مکانیکی در کار عمودی، سقفی یا شرایط دارای خطر سقوط نیست.
