مقدمه
فرض کنید چند صفحه اتصال برای یک سازه فلزی آماده شده است. قطعات برش خوردهاند، سوراخها ایجاد شدهاند و همه چیز ظاهراً طبق نقشه جلو رفته است. اما هنگام مونتاژ، پیچها بهراحتی از سوراخها رد نمیشوند. بعضی سوراخها کمی جابهجا هستند، بعضی قطرشان کمتر از چیزی است که باید باشد و چند قطعه هم فقط با فشار و ضربه جا میافتند. اینجا مشکل همیشه از پیچ، نصاب یا نقشه نیست. گاهی ریشه اصلی ماجرا در چیزی است که در کارگاه کمتر جدی گرفته میشود: تلرانس سوراخ.
تلرانس سوراخ یعنی قطعه فلزی قرار نیست همیشه دقیقاً با عدد اسمی نقشه ساخته شود، اما مقدار خطای آن باید در محدوده قابل قبول بماند. اگر سوراخ قرار است ۱۸ میلیمتر باشد، در عمل ممکن است چند دهم میلیمتر اختلاف داشته باشد. این اختلاف اگر کنترلشده باشد، مشکلی ایجاد نمیکند. اما اگر قطر سوراخ، محل سوراخ یا کیفیت لبه از محدوده مجاز خارج شود، مونتاژ سخت میشود، اتصال کیفیت خود را از دست میدهد و کارگاه وارد مرحله دوبارهکاری میشود.
تلرانس سوراخ به زبان ساده
تلرانس یعنی مقدار خطای مجاز. در سوراخکاری قطعات فلزی، این خطا میتواند مربوط به قطر سوراخ، محل قرارگیری سوراخ، فاصله سوراخها از هم، عمود بودن سوراخ یا حتی تمیزی لبه باشد. در نقشههای صنعتی، معمولاً ابعاد با یک مقدار مجاز بالا و پایین تعریف میشوند. برای مثال، ممکن است قطر سوراخ ۲۰ میلیمتر باشد، اما تلرانس آن اجازه دهد مقدار واقعی کمی بیشتر یا کمتر باشد. هدف این است که قطعه در مونتاژ درست عمل کند، نه اینکه فقط از نظر ظاهری سوراخ داشته باشد.
در کارگاههای فلزی، تلرانس سوراخ زمانی خودش را نشان میدهد که چند قطعه باید روی هم قرار بگیرند. اگر سوراخها فقط روی یک قطعه بررسی شوند، شاید ایراد خیلی واضح نباشد. اما وقتی صفحه اتصال، تیر، نبشی یا ورق تقویتی کنار قطعه دیگر قرار میگیرد، خطا مشخص میشود. پیچ وارد نمیشود، سوراخها روی هم نمیافتند یا قطعه در محل نصب نیاز به اصلاح پیدا میکند. این اصلاحها زمانبر هستند و گاهی کیفیت کار را پایین میآورند.
فهم خطاهای رایج سوراخکاری در یک نگاه
قبل از اینکه وارد جزئیات شویم، این جدول نشان میدهد تلرانس سوراخ فقط به قطر مربوط نیست. چند نوع خطا میتواند باعث شود قطعه در مونتاژ مشکل پیدا کند.
| نوع خطا | نشانه در کارگاه | نتیجه احتمالی |
| خطای قطر سوراخ | پیچ سخت رد میشود یا بیش از حد لقی دارد | مونتاژ سخت، اتصال ضعیف یا نیاز به اصلاح |
| خطای محل سوراخ | سوراخها روی هم نمیافتند | بازکاری، برقوکاری یا تعویض قطعه |
| خطای فاصله بین سوراخها | چند پیچ همزمان جا نمیروند | فشار به اتصال و کاهش دقت مونتاژ |
| سوراخ بیضی یا کج | پیچ با زاویه وارد میشود | آسیب به پیچ، مهره یا قطعه اتصال |
| پلیسه و لبه ناصاف | قطعه درست روی سطح نمینشیند | کاهش کیفیت تماس و نیاز به تمیزکاری |
| خطای تکراری در سوراخکاری سری | همه قطعات مشابه مشکل دارند | دوبارهکاری گسترده و اتلاف زمان |
این جدول برای تصمیمگیری سریع مفید است. اگر فقط یک سوراخ مشکل داشته باشد، شاید اصلاح آن ساده باشد. اما اگر خطا در سوراخکاری سری تکرار شده باشد، موضوع جدیتر است. در این حالت، باید ابزار، روش نشانهگذاری، شابلون، مته، دستگاه و اپراتور همزمان بررسی شوند.
چرا تلرانس سوراخ در سازه فلزی مهم است؟
در سازه فلزی، سوراخها فقط برای عبور پیچ نیستند. سوراخها بخشی از سیستم اتصال هستند. اگر محل سوراخ چند میلیمتر خطا داشته باشد، ممکن است قطعه در مونتاژ تحت فشار قرار بگیرد. وقتی چند اتصال با هم بسته میشوند، خطاها جمع میشوند و مشکل بزرگتری میسازند. نتیجه میتواند سخت جا رفتن پیچ، تغییر وضعیت قطعه، افزایش تنش موضعی یا نیاز به اصلاح در محل پروژه باشد.
در اتصالات پیچ و مهرهای، دقت سوراخکاری اهمیت بیشتری پیدا میکند. برخلاف جوشکاری، جایی برای «پر کردن فاصله» وجود ندارد. پیچ باید از مسیر مشخص عبور کند و قطعات باید روی هم بنشینند. اگر سوراخها جابهجا باشند، کارگر مجبور میشود سوراخ را بزرگتر کند، با ضربه پیچ را جا بزند یا از ابزار نامناسب برای اصلاح استفاده کند. این کارها شاید مونتاژ را جلو ببرند، اما کیفیت اتصال را پایین میآورند.
قطر سوراخ همیشه باید دقیقاً اندازه پیچ باشد؟
نه. یکی از سوءتفاهمهای رایج در کارگاه این است که قطر سوراخ باید دقیقاً برابر قطر پیچ باشد. در بسیاری از اتصالات فلزی، سوراخ کمی بزرگتر از قطر پیچ طراحی میشود تا مونتاژ راحتتر انجام شود. این مقدار اضافه به نوع اتصال، نقشه، استاندارد پروژه و شرایط نصب بستگی دارد. اگر سوراخ بیش از حد تنگ باشد، پیچ سخت جا میرود. اگر بیش از حد گشاد باشد، اتصال لقی زیادی پیدا میکند و کیفیت کار پایین میآید.
اینجا تلرانس اهمیت پیدا میکند. قطر اسمی سوراخ باید با نقشه هماهنگ باشد، اما اجرای آن هم باید کنترل شود. اگر اپراتور از مته کند، دستگاه لرزان یا روش نشانهگذاری ضعیف استفاده کند، سوراخ ممکن است کوچکتر، بزرگتر یا بیضی شود. در ظاهر شاید فقط یک سوراخ ایجاد شده باشد، اما از نظر فنی، آن سوراخ دیگر همان چیزی نیست که نقشه خواسته است.
سوراخ آزاد، سوراخ دقیق و سوراخ اشتباه یکی نیستند
در بعضی پروژهها سوراخ آزادتر طراحی میشود تا مونتاژ در محل راحتتر باشد. در بعضی قطعات صنعتی، سوراخ باید دقیقتر و کنترلشدهتر باشد. مشکل از جایی شروع میشود که کارگاه این تفاوت را تشخیص ندهد. سوراخی که برای یک اتصال سبک قابل قبول است، شاید برای اتصال حساس مناسب نباشد. پس قبل از سوراخکاری، باید بدانیم سوراخ برای چه کاری استفاده میشود.
سه سؤال ساده قبل از شروع کار کمک میکند:
- سوراخ برای عبور پیچ است یا برای موقعیتدهی دقیق قطعه؟
- قطعه در کارگاه مونتاژ میشود یا در محل پروژه؟
- خطای سوراخ فقط روی یک قطعه اثر دارد یا روی چند قطعه پشت سر هم؟
اگر جواب این سؤالها روشن باشد، انتخاب روش سوراخکاری، دستگاه و مته هم دقیقتر میشود.
تلرانس محل سوراخ از قطر سوراخ هم حساستر است
گاهی قطر سوراخ درست است، اما محل آن اشتباه است. این خطا در مونتاژ بیشتر از خطای قطر دردسر ایجاد میکند. اگر فاصله سوراخ از لبه، فاصله دو سوراخ از هم یا محل سوراخ نسبت به خط مرکزی قطعه درست نباشد، قطعه در جای خودش نمینشیند. در پروژههای سازهای، همین چند میلیمتر میتواند باعث شود اتصال در محل نصب نیاز به اصلاح پیدا کند.
خطای محل سوراخ معمولاً از نشانهگذاری ضعیف، شابلون اشتباه، جابهجایی دستگاه، لق بودن قطعه یا بیدقتی در سوراخکاری سری ایجاد میشود. دریل مگنت اگر درست روی قطعه قرار بگیرد، میتواند دقت خوبی ایجاد کند؛ اما اگر سطح کار تمیز نباشد، پایه مگنت کامل نچسبد یا اپراتور قبل از شروع مته را خوب مرکز نکند، خطا همچنان اتفاق میافتد. ابزار خوب زمانی نتیجه میدهد که روش کار هم درست باشد.

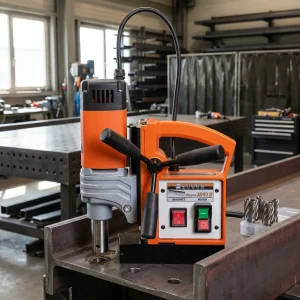

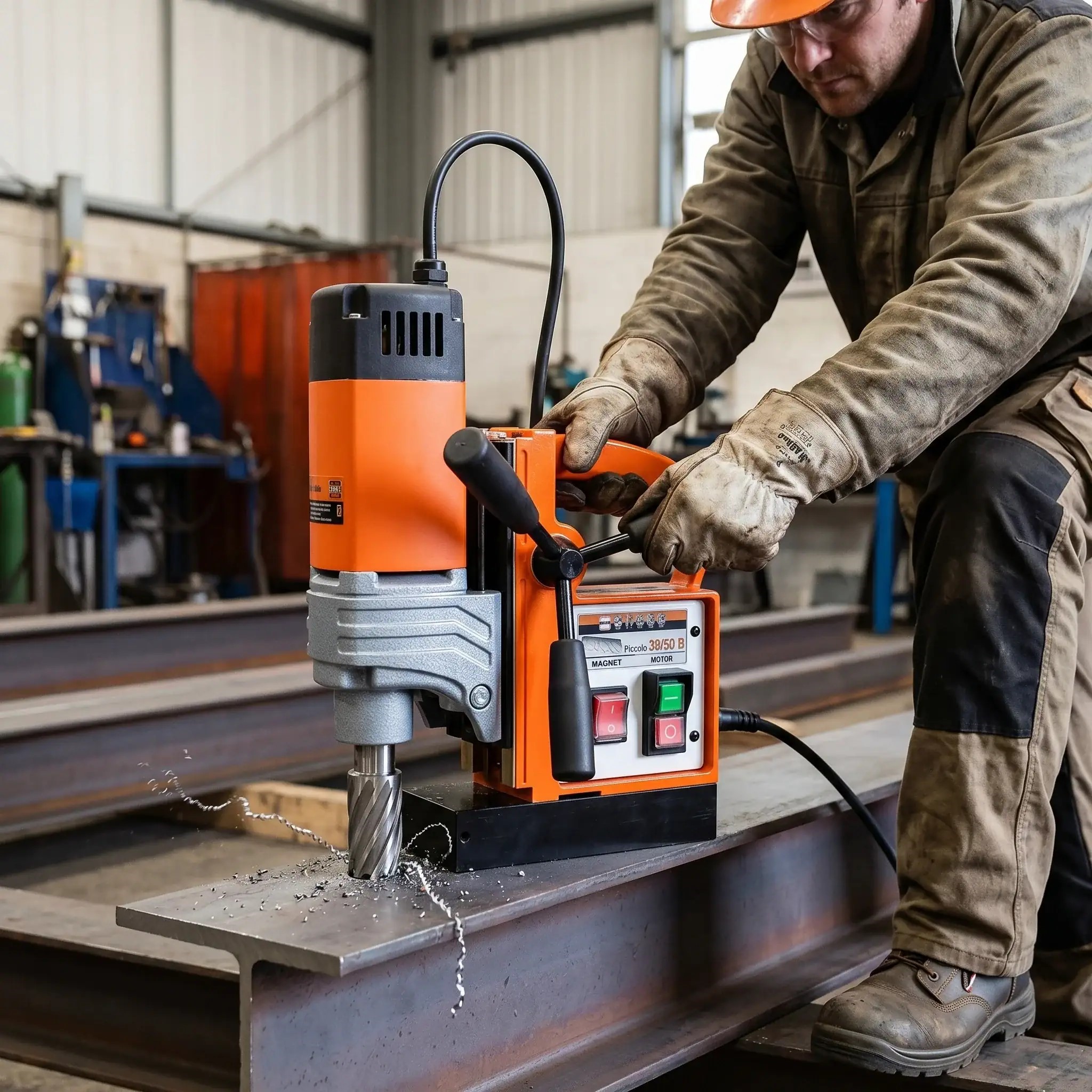

دریل مگنت چه کمکی به کنترل تلرانس سوراخ میکند؟
دریل مگنت برای سوراخکاری قطعات فلزی بزرگ و سنگین کاربرد زیادی دارد، چون دستگاه روی خود قطعه ثابت میشود و نیاز نیست قطعه بزرگ به دستگاه ثابت منتقل شود. این ویژگی در کنترل تلرانس سوراخ مهم است. وقتی دستگاه ثبات کافی داشته باشد، مته مسیر خود را بهتر حفظ میکند و احتمال جابهجایی سوراخ کمتر میشود. مخصوصاً در کارگاههایی که با تیرآهن، ورق ضخیم، صفحه اتصال یا قطعات سازهای کار میکنند، این موضوع اهمیت زیادی دارد.
البته دریل مگنت بهتنهایی تضمینکننده دقت نیست. باید پایه مگنت روی سطح تمیز و مناسب قرار بگیرد. مته گردبر باید سالم باشد. پین مرکزی باید درست عمل کند. اپراتور باید پیشروی را کنترل کند. اگر هرکدام از این موارد مشکل داشته باشد، تلرانس سوراخ از محدوده قابل قبول خارج میشود. به همین دلیل، کنترل کیفیت سوراخ فقط بعد از اتمام کار نیست؛ از انتخاب دستگاه و آمادهسازی سطح شروع میشود.
دریل مگنت چه کمکی به کنترل تلرانس سوراخ میکند؟
وقتی تلرانس رعایت نشود چه هزینههایی ایجاد میشود؟
خطای سوراخکاری همیشه همان لحظه دیده نمیشود. گاهی قطعه از کارگاه خارج میشود و مشکل در محل نصب مشخص میشود. این بدترین حالت است، چون هزینه اصلاح در محل پروژه معمولاً بیشتر از اصلاح در کارگاه است. حمل دوباره قطعه، توقف نصب، استفاده از ابزار اصلاحی، فشار به نیروی انسانی و تأخیر در برنامه پروژه، همه میتوانند از چند سوراخ خارج از تلرانس شروع شوند.
اگر بخواهیم ساده بگوییم، رعایت نکردن تلرانس سوراخ این هزینهها را ایجاد میکند:
- افزایش زمان مونتاژ
- نیاز به برقوکاری یا بزرگ کردن سوراخ
- خرابی ظاهر قطعه و افت کیفیت نهایی
- فشار به پیچ و مهره هنگام نصب
- کاهش اعتماد کارفرما به کیفیت ساخت
- مصرف بیشتر مته، ابزار اصلاحی و نیروی کار
این هزینهها معمولاً در زمان خرید ابزار دیده نمیشوند. اما در پایان پروژه، کارگاهی که سوراخکاری دقیقتری دارد، دوبارهکاری کمتری تجربه میکند و خروجی تمیزتری تحویل میدهد.
چطور قبل از سوراخکاری، خطا را کم کنیم؟
کنترل تلرانس سوراخ فقط با ابزار اندازهگیری انجام نمیشود. بخش زیادی از دقت، قبل از روشن شدن دستگاه ساخته میشود. اگر قطعه درست چیده نشود، نشانهگذاری دقیق نباشد یا شابلون خطا داشته باشد، حتی بهترین دستگاه هم خروجی خوب نمیدهد. برای همین، آمادهسازی کارگاه بخش مهمی از دقت سوراخکاری است.
یک چکلیست کوتاه قبل از شروع کار:
- نقشه و قطر سوراخها را دوباره بررسی کنید.
- محل سوراخ را از لبهها و خطوط مرجع کنترل کنید.
- سطح فلز را از رنگ ضخیم، براده، چربی و زنگ پاک کنید.
- اگر سوراخکاری سری است، ابتدا یک قطعه نمونه بزنید.
- بعد از چند سوراخ اول، قطر و فاصله را اندازهگیری کنید.
- مته کند یا لبپر را برای کار دقیق استفاده نکنید.
- اگر دستگاه روی قطعه خوب نمینشیند، کار را شروع نکنید.
این چکلیست ساده است، اما در کارگاههای پرسرعت خیلی وقتها نادیده گرفته میشود. نتیجه هم همان خطاهایی است که هنگام مونتاژ خودش را نشان میدهد.
ابزار اندازهگیری را جدی بگیرید
برای کنترل تلرانس سوراخ، حداقل به کولیس، خطکش دقیق، گونیا، سنبه نشان و در بعضی موارد شابلون نیاز است. در پروژههای حساستر، ممکن است ابزار کنترل دقیقتری لازم باشد. نکته مهم این است که اندازهگیری فقط برای پایان کار نیست. اگر کار سری انجام میشود، باید در شروع، وسط و پایان کار کنترل انجام شود. این کار کمک میکند اگر خطا در حال تکرار است، زود متوقف شود.
گاهی اپراتور فکر میکند چون سوراخها با یک شابلون زده شدهاند، دیگر نیازی به کنترل نیست. اما خود شابلون هم ممکن است خطا داشته باشد یا در طول کار جابهجا شود. مته هم ممکن است بعد از چند سوراخ کند شود و کیفیت برش تغییر کند. کنترل مرحلهای باعث میشود خطا قبل از اینکه به تعداد زیادی قطعه منتقل شود، پیدا شود.
اشتباهات کوچک که تلرانس سوراخ را خراب میکنند
بعضی خطاها در کارگاه آنقدر رایجاند که عادی به نظر میرسند. مثلاً اپراتور قطعه را سریع نشانهگذاری میکند، مته کمی کند است، پایه دستگاه هم روی سطح رنگخورده قرار میگیرد، اما چون کار باید سریع انجام شود، سوراخکاری شروع میشود. همین چند بیدقتی کوچک کنار هم سوراخی تولید میکند که در مونتاژ دردسر میسازد.
چند مورد مهم که باید جدی گرفته شوند:
شروع سوراخکاری بدون سنبهکاری درست
اگر نقطه شروع دقیق نباشد، مته در همان لحظه اول مسیر اشتباه میرود. مخصوصاً در قطعات ضخیم یا سوراخهای قطر بالا، این خطا بهراحتی اصلاح نمیشود.

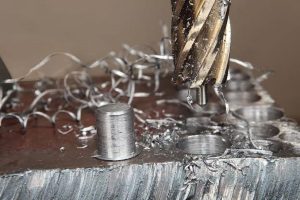

استفاده از مته گردبر نامناسب
مته گردبر بیکیفیت، کند یا ناسازگار با جنس قطعه، سوراخ تمیزی ایجاد نمیکند. نتیجه میتواند لبه ناصاف، قطر نامنظم یا برادهبرداری بد باشد.
بیتوجهی به لرزش دستگاه
لرزش یعنی سوراخ در حال از دست دادن دقت است. اگر دستگاه روی قطعه خوب نچسبیده یا مته درست درگیر نشده، ادامه کار فقط خطا را بیشتر میکند.
اشتباهات کوچک که تلرانس سوراخ را خراب میکنند
جمعبندی
تلرانس سوراخ یکی از چیزهایی است که شاید روی کاغذ ساده به نظر برسد، اما در کارگاه و مونتاژ اهمیت زیادی دارد. سوراخ فلزی فقط یک حفره روی قطعه نیست؛ بخشی از اتصال، مونتاژ و کیفیت نهایی پروژه است. اگر قطر، محل، فاصله و کیفیت سوراخ از محدوده قابل قبول خارج شود، حتی قطعهای که ظاهراً درست ساخته شده، هنگام نصب مشکل ایجاد میکند.
برای کنترل بهتر تلرانس سوراخ، باید از همان ابتدا به نشانهگذاری، انتخاب مته، ثبات دستگاه، تمیزی سطح، کنترل مرحلهای و ابزار اندازهگیری توجه شود. اگر در کارگاه با قطعات فلزی، صفحه اتصال، تیرآهن، ورق ضخیم یا سازههای پیچ و مهرهای کار میکنید، انتخاب دریل مگنت و مته گردبر مناسب میتواند دقت سوراخکاری را بالاتر ببرد و دوبارهکاری را کمتر کند. در فروشگاه دریل مگنت رحمانی میتوانید مدلهای مختلف دریل مگنت و مته گردبر را بررسی کنید و برای انتخاب ابزار مناسب کارگاه خود مشاوره بگیرید.
سوالات متداول درباره تلرانس سوراخ
تلرانس سوراخ یعنی چه؟
تلرانس سوراخ یعنی مقدار خطای مجاز در قطر، محل یا کیفیت سوراخ. در عمل، هیچ سوراخی همیشه دقیقاً برابر عدد نقشه ساخته نمیشود، اما باید در محدوده قابل قبول باقی بماند تا قطعه در مونتاژ درست عمل کند.
آیا تلرانس سوراخ فقط به قطر مربوط است؟
نه. قطر فقط یکی از بخشهای تلرانس است. محل سوراخ، فاصله سوراخها، عمود بودن سوراخ، بیضی نشدن و تمیز بودن لبه هم در کیفیت نهایی اثر دارند.
چرا سوراخها هنگام مونتاژ روی هم نمیافتند؟
معمولاً به دلیل خطای نشانهگذاری، شابلون اشتباه، جابهجایی دستگاه، کنترل نکردن قطعه نمونه یا خطای تکراری در سوراخکاری سری این مشکل ایجاد میشود.
دریل مگنت چطور به دقت سوراخکاری کمک میکند؟
دریل مگنت روی سطح فلزی ثابت میشود و به اپراتور کمک میکند سوراخ را با کنترل بیشتری ایجاد کند. البته دقت نهایی به تمیزی سطح، قدرت مگنت، سلامت مته و روش کار هم بستگی دارد.
برای کنترل تلرانس سوراخ چه ابزارهایی لازم است؟
کولیس، خطکش دقیق، گونیا، سنبه نشان، شابلون و در پروژههای حساستر ابزارهای کنترل دقیقتر لازم میشود. مهمتر از ابزار، کنترل مرحلهای در طول کار است.
