سوراخکاری تیرآهن با دریل مگنت؛ روی جان و بال تیر چه تفاوتی دارد؟

مقدمه

سوراخکاری تیرآهن در کارگاه اسکلت فلزی یا هنگام اصلاح سازه نصب‌شده، در ظاهر ساده به نظر می‌رسد؛ اما محل سوراخ روی جان یا بال تیر می‌تواند شرایط نصب دریل مگنت را کاملاً تغییر دهد. پهنای سطح صاف، فاصله تا جوش و سخت‌کننده، جهت قرارگیری دستگاه، فضای حرکت دسته پیشروی و امکان مهار ایمنی باید قبل از شروع بررسی شوند. بنابراین انتخاب دریل مگنت برای تیرآهن فقط با عدد «حداکثر قطر سوراخکاری» انجام نمی‌شود؛ ابعاد پایه، ارتفاع و فرم دستگاه هم باید با محل واقعی کار هماهنگ باشند.

قبل از روشن کردن دستگاه، محل سوراخ را روی تیرآهن بشناسید

تیرآهن از دو بال و یک جان تشکیل می‌شود. روی بال معمولاً سطح بازتری برای نشستن پایه وجود دارد، اما هنگام سوراخکاری جان، فاصله میان دو بال و نزدیکی به گوشه داخلی مقطع می‌تواند فضای دستگاه را محدود کند. قبل از آوردن دستگاه روی تیر باید مشخص شود مگنت کجا می‌نشیند، موتور در چه جهتی قرار می‌گیرد و آیا دسته پیشروی آزادانه حرکت خواهد کرد.

سوراخکاری روی بال تیرآهن

روی بال، اولین بررسی باید عرض مفید و صاف سطح باشد. پایه مگنت باید روی فولاد تمیز و نسبتاً تخت بنشیند و تماس آن با لبه قطعه، گرده جوش یا آلودگی محدود نشود. اگر سوراخ خیلی نزدیک لبه باشد، ممکن است محور مته به نقطه موردنظر برسد اما بخشی از پایه از روی تیر بیرون بزند؛ رسیدن مته به مرکز سوراخ به معنی مناسب بودن محل استقرار پایه نیست.

روی تیر نصب‌شده، جهت کار نیز مهم است. در حالت عمودی و بالاسری، تسمه یا زنجیر ایمنی باید قبل از روشن شدن موتور بسته شود تا قطع برق یا افت تماس مگنت به سقوط دستگاه منجر نشود. دریل‌های مگنت صنعتی برای سوراخکاری تیر و سازه فولادی در موقعیت‌های افقی، عمودی و بالاسری استفاده می‌شوند و مهار ایمنی بخشی از تجهیزات متداول آن‌هاست.

سوراخکاری روی جان تیرآهن

روی جان، محدودیت اصلی اغلب ارتفاع دستگاه و فضای میان بال‌هاست. ممکن است ظرفیت برش دستگاه کاملاً مناسب باشد، اما موتور یا دسته پیشروی با بال بالا برخورد کند و اجازه ندهد مته روی نقطه درست قرار بگیرد. این مشکل در تیرهای کوچک‌تر، سوراخ‌های نزدیک بال و نقاطی که ورق تقویتی یا سخت‌کننده نصب شده بیشتر دیده می‌شود.

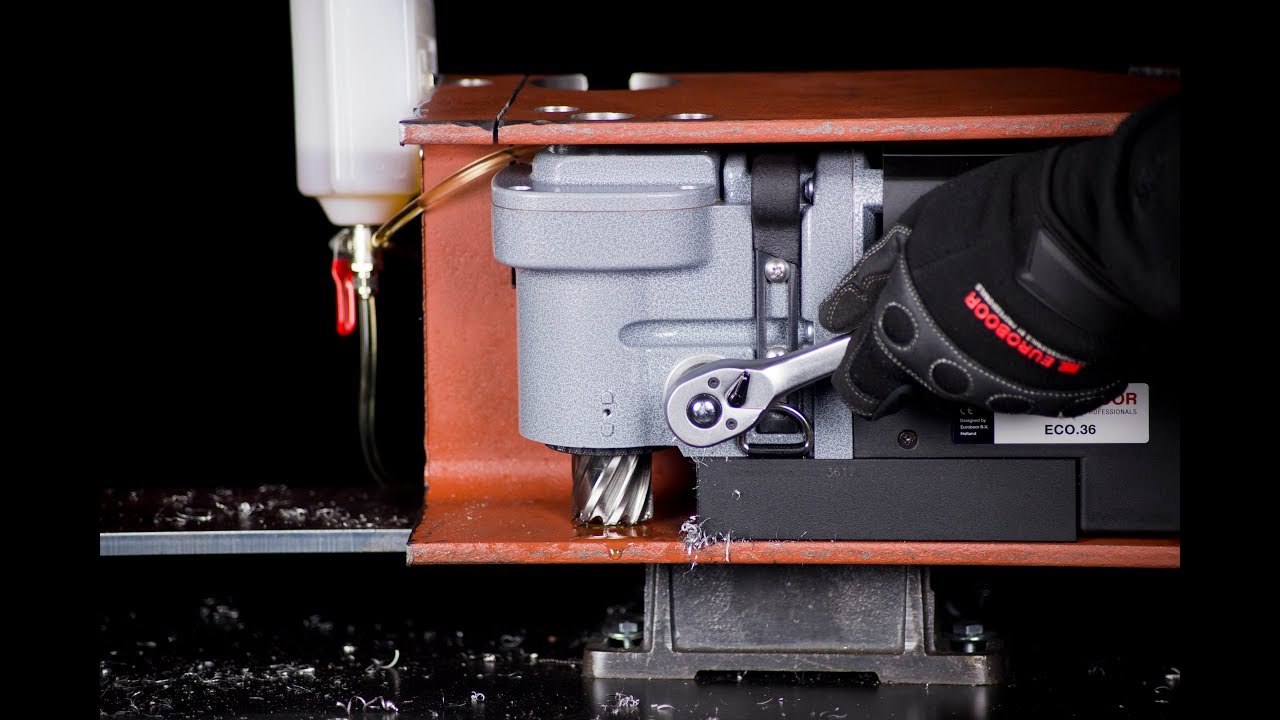

برای چنین فضاهایی، دستگاه‌های کم‌ارتفاع و زاویه‌ای کاربرد واقعی دارند. مدل‌های صنعتی با ارتفاع کلی حدود ۱۸۰ میلی‌متر برای محیط‌های محدود طراحی شده‌اند و از مکانیزم پیشروی جانبی یا جغجغه‌ای استفاده می‌کنند تا اپراتور در فضای تنگ کنترل مناسبی داشته باشد.

جان یا بال؛ تفاوت‌ها را قبل از انتخاب دستگاه ببینید

این تفاوت‌ها توضیح می‌دهند چرا یک دستگاه ممکن است روی بال تیر مناسب باشد اما برای همان قطر سوراخ روی جان انتخاب خوبی نباشد. پیش از کار سه سؤال کافی است: آیا پایه کامل روی فولاد می‌نشیند؟ آیا بدنه و دسته‌ها جا دارند؟ آیا مسیر مته بدون برخورد با اجزای سازه باز است؟

ابعاد پایه مگنت را قبل از توان موتور بررسی کنید

در پروژه تیرآهن، ابعاد پایه به اندازه توان موتور مهم است. برای نمونه، پایه یکی از مدل‌های موجود در بازار ۹۰×۱۹۵ میلی‌متر است. اگر سطح صاف قابل استفاده کوچک‌تر از این محدوده باشد، پایه نمی‌تواند با تمام سطح خود روی قطعه قرار گیرد.

یک بررسی عددی ساده

فرض کنید عرض پایه ۹۰ میلی‌متر است. اگر نوار صاف روی تیر فقط ۷۵ میلی‌متر عرض داشته باشد، ۱۵ میلی‌متر از عرض پایه خارج از سطح می‌ماند. در عرض ۹۰ میلی‌متر، پایه از نظر هندسی جا می‌شود اما فضای اضافی برای لبه گرد یا مانع اطراف نداریم. روی سطح ۱۲۰ میلی‌متری، در حالت قرارگیری مرکزی حدود ۱۵ میلی‌متر فضای اضافه در هر طرف ایجاد می‌شود.

برای نمودار مقاله، محور افقی را «عرض سطح صاف در دسترس» با مقادیر ۷۵، ۹۰ و ۱۲۰ میلی‌متر و محور عمودی را «اختلاف با عرض پایه ۹۰ میلی‌متری» قرار دهید. مقادیر به‌ترتیب ۱۵-، صفر و ۳۰+ میلی‌متر هستند. این نمودار حد ایمنی عمومی تعیین نمی‌کند؛ فقط اهمیت اندازه‌گیری سطح واقعی قبل از انتخاب دستگاه را نشان می‌دهد.

ابعاد پایه مگنت را قبل از توان موتور بررسی کنید

فاصله سوراخ تا لبه و گوشه مقطع را دست‌کم نگیرید

ممکن است بال تیر پهن باشد اما سوراخ آن‌قدر به لبه نزدیک باشد که برای قرار گرفتن هم‌زمان محور مته و پایه فضای کافی نماند. در جان، شعاع داخلی اتصال جان و بال، سخت‌کننده‌ها، پیچ‌های موجود یا جوش‌ها نیز می‌توانند منطقه قابل استفاده را کوچک کنند. بنابراین اندازه‌گیری فقط عرض کلی تیر کافی نیست؛ باید سطح صاف واقعی اطراف نقطه سوراخ اندازه‌گیری شود.

وقتی قابلیت تنظیم پایه کمک می‌کند

در بعضی دستگاه‌ها پایه گردان امکان اصلاح محدود موقعیت پس از استقرار دستگاه را می‌دهد. در یک نمونه صنعتی، پایه حدود ۲۰ درجه به چپ و راست می‌چرخد و حدود ۱۵ میلی‌متر جلو و عقب تنظیم می‌شود. این قابلیت برای هم‌مرکز کردن مته روی نقطه‌ای که جابه‌جایی کل دستگاه دشوار است مفید است، اما جای اندازه‌گیری اولیه و تماس کامل پایه را نمی‌گیرد.

انتخاب مته گردبر برای تیرآهن؛ قطر تنها معیار نیست

مته گردبر برای تیرها، ستون‌ها و ورق‌های فولادی کاربرد گسترده‌ای دارد و برای سوراخ‌های صنعتی متوسط و بزرگ انتخاب مناسبی است. چون فقط حلقه پیرامونی سوراخ را برش می‌دهد و هسته مرکزی را خارج می‌کند، در بسیاری از کاربردها براده‌برداری کمتری نسبت به مته توپر دارد. گردبرهای HSS نیز مشخصاً برای سوراخکاری تیر و فولاد ساختمانی عرضه می‌شوند.

قطر و عمق برش را جداگانه بررسی کنید

اگر بال تیر ۲۰ میلی‌متر ضخامت دارد و سوراخ ۲۶ میلی‌متری لازم است، فقط قطر مته را نبینید؛ عمق برش مته هم باید بیشتر از ضخامت مسیر واقعی باشد. اگر پلیت دیگری همراه تیر سوراخ می‌شود یا چند لایه روی هم قرار دارند، ضخامت مجموع مسیر برش ملاک است. کورس دستگاه و فضای لازم برای پین مرکزی نیز باید با این مجموعه سازگار باشد.

دور مناسب را با قطر مته هماهنگ کنید

با بزرگ‌تر شدن قطر مته، معمولاً دور مناسب کاهش پیدا می‌کند. دستگاهی با یک دور ثابت ممکن است برای چند سایز محدود مناسب باشد اما در کارگاهی که قطر سوراخ‌ها متنوع است، گیربکس دو یا چندسرعته انعطاف بیشتری ایجاد می‌کند. به همین دلیل هنگام خرید برای کار سازه‌ای، تعداد سرعت‌ها و محدوده دور را کنار توان موتور و ظرفیت گردبر بررسی کنید.

انتخاب مته گردبر برای تیرآهن

ترتیب درست سوراخکاری تیرآهن با دریل مگنت

بهتر است قبل از برش، چند کنترل ساده به‌ترتیب انجام شوند:

1. محل سوراخ را کنترل کنید. نقطه باید با نقشه و جزئیات اتصال سازه تطابق داشته باشد.
2. سطح پایه را اندازه بگیرید. عرض، طول، جوش‌ها، لبه‌ها و موانع اطراف را ببینید.
3. کف مگنت و تیر را تمیز کنید. براده و آلودگی نباید بین پایه و فولاد بمانند.
4. دستگاه را روی نقطه تنظیم کنید. پین مرکزی روی محل سوراخ باشد و پایه کامل بنشیند.
5. مهار ایمنی را ببندید. در کار عمودی، مایل یا بالاسری این مرحله را حذف نکنید.
6. مته، دور و خنک‌کاری را تنظیم کنید. فشار پیشروی یکنواخت باشد و خروج براده کنترل شود.
7. سوراخ نهایی را بازبینی کنید. پلیسه غیرعادی یا بیضی شدن می‌تواند نشانه حرکت دستگاه یا تنظیم نامناسب باشد.

یک سناریوی رایج در کارگاه اسکلت فلزی

فرض کنید روی یک تیر نصب‌شده چهار سوراخ برای براکت جدید لازم است؛ دو سوراخ روی بال پایین و دو سوراخ روی جان نزدیک بال بالا. دستگاه استاندارد روی بال بدون مشکل قرار می‌گیرد، چون سطح و فضای حرکت دسته کافی است. اما روی جان، موتور به بال بالا نزدیک می‌شود و دسته پیشروی آزادی لازم را ندارد.

در این شرایط دستگاه قوی‌تر مشکل را حل نمی‌کند، چون مسئله کمبود فضاست نه کمبود توان. راه منطقی، بررسی یک مدل کم‌ارتفاع یا دستگاهی با فرم مناسب محیط محدود است. اگر این نوع کار در پروژه‌های شما تکرار می‌شود، ارتفاع کلی دستگاه و نحوه قرارگیری دسته باید از ابتدا جزو معیارهای خرید باشد.

سه اشتباه رایج در سوراخکاری تیرآهن

• انتخاب دستگاه فقط بر اساس قطر سوراخ: ظرفیت ۵۰ میلی‌متر نمی‌گوید دستگاه روی جان تیر شما جا می‌شود.
• قرار دادن بخشی از پایه خارج از لبه: رسیدن محور مته به نقطه سوراخ جای تماس کامل پایه را نمی‌گیرد.
• اصلاح محل با فشار دادن دستگاه: اگر مرکز مته درست نیست، دستگاه باید دوباره تنظیم شود یا از مکانیزم تنظیمی خود دستگاه استفاده شود.

این اشتباه‌ها اغلب نتیجه حذف مرحله اندازه‌گیری هستند. چند دقیقه کنترل قبل از شروع می‌تواند از آسیب مته، سوراخ خارج از مرکز و توقف کار جلوگیری کند.

برای کار روی تیرآهن چه دریل مگنتی بخریم؟

کارگاه ساخت اسکلت فلزی

اگر بیشتر سوراخ‌ها روی تیر و ورق‌های باز و قبل از مونتاژ ایجاد می‌شوند، دستگاه استاندارد با ظرفیت مناسب، گیربکس متناسب با سایزهای پرمصرف و سیستم خنک‌کاری مناسب معمولاً پاسخ‌گو است. در کار پرتعداد، دوام گیربکس و سرعت تعویض مته نیز روی بهره‌وری اثر مستقیم دارند.

اصلاح سازه در محل پروژه

برای تیر نصب‌شده، وزن کمتر و کنترل بهتر در حالت عمودی اهمیت بیشتری پیدا می‌کند. مدل‌های سبک و کامپکت برای سوراخکاری تیر و سازه فولادی کاربرد دارند و جابه‌جایی آن‌ها در ارتفاع ساده‌تر است. وجود نشانگر وضعیت مگنت یا توقف ایمنی نیز برای کار میدانی مزیت محسوب می‌شود.

جان تیر و فضاهای محدود

اگر بخش زیادی از کار روی جان تیر یا میان اجزای متراکم انجام می‌شود، ارتفاع دستگاه را قبل از توان موتور بررسی کنید. وجود مدل‌های Low Profile با ارتفاع حدود ۱۸۰ میلی‌متر نشان می‌دهد در این کاربرد، فرم فیزیکی دستگاه گاهی از ظرفیت اسمی مهم‌تر است.

جمع‌بندی

سوراخکاری تیرآهن با دریل مگنت زمانی سریع و دقیق می‌شود که قبل از شروع، محل واقعی کار بررسی شود. روی بال، عرض مفید سطح و فاصله سوراخ تا لبه مهم است؛ روی جان، علاوه بر سطح پایه، ارتفاع دستگاه و فاصله میان بال‌ها نیز تعیین‌کننده هستند. همین تفاوت باعث می‌شود یک دستگاه که روی بال تیر عالی عمل می‌کند، لزوماً برای همه نقاط سازه مناسب نباشد.

برای انتخاب دستگاه، قطر و عمق سوراخ، محل سوراخ روی جان یا بال، عرض سطح قابل استفاده، جهت کار و فضای اطراف را مشخص کنید. با این اطلاعات می‌توان بین مدل‌های سبک، استاندارد، کم‌ارتفاع یا دارای قابلیت تنظیم موقعیت انتخاب دقیق‌تری داشت. برای مشاوره خرید، می‌توانید مشخصات کار، قطر سوراخ و تصویر محل اجرا را در اختیار فروشگاه دریل مگنت رحمانی قرار دهید تا دستگاه بر اساس شرایط واقعی پروژه انتخاب شود.

سوالات متداول

برای سوراخکاری جان تیرآهن چه دریل مگنتی مناسب‌تر است؟

اگر فضای میان بال‌ها محدود باشد، مدل کم‌ارتفاع یا کامپکت معمولاً کاربردی‌تر است. ارتفاع کلی دستگاه، ابعاد پایه و فضای حرکت دسته باید با محل سوراخ مقایسه شوند.

آیا بخشی از پایه مگنت می‌تواند از لبه تیر بیرون باشد؟

برای نصب درست، پایه باید روی سطح فولادی مناسب و پیوسته قرار گیرد. بیرون ماندن بخشی از پایه تماس طراحی‌شده را کاهش می‌دهد و راه مناسبی برای رساندن مته به نقطه سوراخ نیست.

برای تیرآهن مته گردبر بهتر است یا مته معمولی؟

برای بسیاری از سوراخ‌های صنعتی با قطر متوسط و بزرگ، مته گردبر انتخاب کاربردی‌تری است. انتخاب نهایی به قطر، ضخامت تیر، تعداد سوراخ و قابلیت دستگاه بستگی دارد.

اگر سوراخ نزدیک بال یا جوش باشد چه کنیم؟

ابتدا فضای واقعی پایه و بدنه را اندازه بگیرید. ممکن است دستگاه کم‌ارتفاع یا پایه قابل تنظیم کمک کند، اما محل سوراخ سازه‌ای نباید بدون تأیید مسئول فنی تغییر داده شود.
